در کابینتهای قدیمی کشوهای کابینت از چهار بدنه تشکیل میشد؛ اما امروزه با پیشرفت صنعت طراحی دکوراسیون و وجود یراق آلات جدید و متنوعی چون ریلهای باکس دار، نجار میتواند از چوب کمتری برای ساخت باکس کشو استفاده کند.

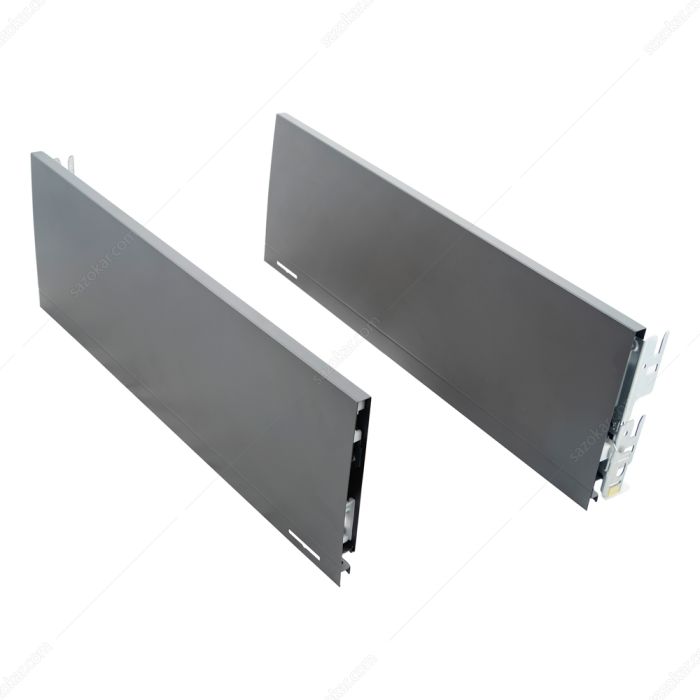

یکی از ریلهای باکسدار ریل فلوباکس محصول شرکت صامت بوده که دارای بدنه چپ و راست، یک جفت ریل تاندم و دو عدد کاور برای پوشاندن پیچ رگلاژ است.
بدنههای چپ و راست ریل فلو باکس صامت در ارتفاع 14.4 و 5.8 سانتیمتر و در رنگهای آنتراسیت و موکا موجود است. بدنه صاف و بدون شیار ریل فلوباکس نقش بسیار مهمی در طراحی زیبا و کلاسیک آشپزخانه دارد.
ریل بدنه دار فلوباکس صامت در عمق 50 سانتیمتر موجود است. برای کف یونیت کشوهایی که از ریل فلوباکس استفاده شده است میتوان هم ام دی اف 16 میلیمتر و هم 18 میلیمتر به کار برد.
این ریل دارای رگلاژ 3D بوده که پیچ تنظیم ارتفاع (بالا و پایین) و عرض (چپ و راست) در گوشه داخلی بدنه نزدیک درب کشو تعبیه شده و پیچ تنظیم فاصله بین درب و بدنه کشو در گوشه داخلی بدنه انتهای کشو قرار دارد.
ریل فلوباکس زیر کشو نصب میشود و با فشار دادن اهرمهای تعبیه شده در سمت چپ و راست ریل به راحتی میتوان کشو را از یونیت خارج کرد.
حداکثر تحمل وزن ریل فلوباکس 40 کیلوگرم بوده و با بدنه فلزی محکمی که دارد برای کابینتهای آشپزخانه و کشوهایی که برای نگهداری قابلمه و بشقاب استفاده میشود مناسب است.
مکانیزم آرام بند ریل فلوباکس به گونهای است که چند سانتیمتر پیش از بسته شدن کشو فعال شده و با کاهش سرعت کشو به آرامی بسته میشود. مکانیزم آرام بند مانع از آسیب به بدنه کشو میشود. همچنین با استفاده از مکانیزم فشاری، کشو تنها با یک لمس و با حداقل نیرو باز میشود.
مکانیزم همزمان آرام بند و فشاری از ویژگیهای خاصی است که در نسل جدید ریلهای باکسدار به کار برده شده است. در ریلهای فشاری کاربر برای باز کردن کشو نیازی به استفاده از دستگیره ندارد.
از جمله اکسسوریهایی که میتوان به منظور زیبایی و افزایش ارتفاع بدنه کشو در ریلهای باکسدار به کار برد میله گالری است. به علت عدم محدودیت نصب در مدل فلو میتوان به تعداد و در ارتفاعهای دلخواه از میله گالری استفاده کرد. میله گالری علاوه بر افزایش ارتفاع به منظور زیبایی در طراحی کابینت آشپزخانه نیز به کار میرود.
با استفاده از لولای 165 درجه صامت میتوان از ریلهای باکسدار به عنوان سوپرمارکتی و مخفی استفاده کرد؛ به طوری که با باز کردن درب در زاویه 165 درجه کشوهای داخل نمایان میشود. اگر کشوها دارای پانل جلویی باشد به عنوان کشو مخفی و اگر به جای پانل، میله گالری نصب شده باشد به عنوان سوپرمارکتی مورد استفاده قرار میگیرد.
ریل فلو باکس آرامبند فشاری صامت دارای حرکت نرم، سریع، روان، بی صدا ، ایمن و تحمل وزن بالا است.
راهنمای نصب ریل فلو
نحوه سوراخ کاری ریل روی بدنه یونیت:
از لبه یونیت به اندازه 37 میلیمتر به سمت داخل یونیت رفته و اولین سوراخ را برای بستن پیچ ایجاد میکنیم.
در ریلهای 270 و 300 میلیمتر، سوراخ دوم با فاصله 32 میلیمتر ایجاد می شود. سپس با فاصله 96 میلیمتر سوراخ سوم ایجاد میشود. در ریلهای 350 و400 میلیمتر از سوراخ سوم 96 میلیمتر به سمت داخل یونیت رفته و سوراخ چهارم ایجاد میشود. در ریلهای 450-500-550-600 میلیمتر با فاصله 32 میلیمتر از سوراخ چهارم سوراخ پنجم برای بستن پیچ ایجاد میشود.
اندازه فاصله سوراخکاری از کف یونیت برای بستن اولین ریل 29 میلیمتر و سوراخ دوم در فاصله 41 میلیمتر از کف ایجاد میشود.
حداقل فضای مورد نیاز برای ریلهای بدنهدار (ارتفاع بدنه 58میلیمتر) 111 میلیمتر است.
حداقل فضای مورد نیز برای ریل های بدنهدار (ارتفاع 166میلیمتر) 197 میلیمتر است.
سایز ام دی اف برای کف کشو:
طول: از سایز طول ریل 12 میلیمتر کم شود.
عرض: از سایز دهنه یونیت 22 میلیمتر کم شود.
سایز ام دی اف برای پانل پشت کشو:
طول: مطابق ارتفاع بدنه فلزی کشو و یا بلند تر از بدنه فلزی برای نصب میله گالری
عرض: از سایز دهنه یونیت 42 میلیمتر کم شود.
- تغییر در اندازه پشت کشو یکی از مزایای ریل فلو باکس است.
- از دیگر قابلیتهای ریل فلوباکس رگلاژ در سه جهت است.
- پیچ رگلاژ داخلی در انتهای بدنه ریل برای رگلاژ فاصله درب کشو از بدنه است. در قسمت جلوی ریل از داخل دو پیچ رگلاژ به منظور رگلاژ درب کشو در جهتهای بالا و پایین (±2میلیمتر)و چپ و راست (±2میلیمتر) وجود دارد.
- عدم محدودیت ارتفاع در پانل پشت کشو از مزایای ریل فلو است.
- در ریل فلوباکس قابلیت نصب پانل فلزی در قسمت جلو کشو و همچنین نصب بغل کشو روی بدنه وجود دارد.
- در قسمت پانل پشت قابلیت انتخاب اتصال پانل در دو سایز 16 و 18 میلیمتر وجود دارد.
- میله گالری به صورت پیچ به پانل پشت کشو و به صورت رولپلاکی به درب کشو متصل میشود.
| کد فنی | 12716813660745 |
|---|---|
| نوع اکستنشن | فول |
| حداکثر وزن قابل تحمل (کیلوگرم) | 40 |
| رگلاژ ریل(میلیمتر) | ارتفاع 2± / عرض 1.5±/ عمق 1.5± |
| ارتفاع باکس (میلیمتر) | 14.4 |
| مناسب برای | MDF های 16 و 18 میلیمتر |
| نوع ریل | ریل بدنه |
| مکانیزم باز و بسته شدن | فشاری |
| ارتفاع ریل | 14.4 سانتی متر |
| طول ریل | 50 |
| جنس | فولاد آبکاری شده |
